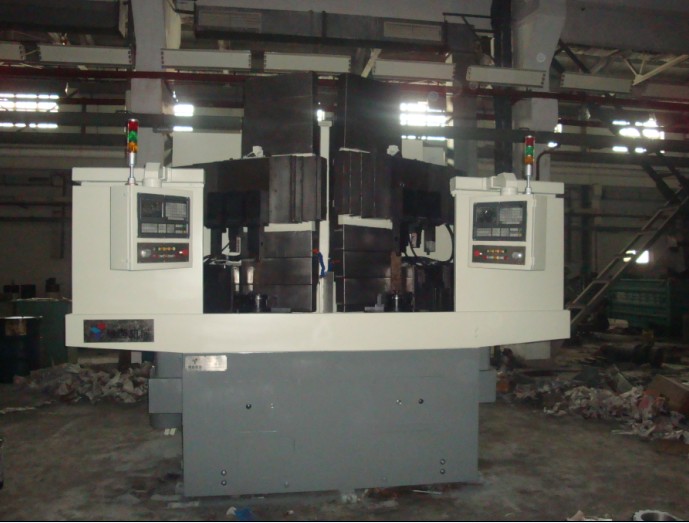

立式雙軸數控車床

立式雙軸數控車床

型 號：CK339
價 格：0元

本機床為立式雙軸數控車床，可同時安裝兩個φ500mm規格的楔式三

爪動力卡盤或?qū)Ｓ每ň?。機床的兩根主軸，各有一套獨立的刀架和變速

系統，為兩臺單軸機床有機的組合。

兩根主軸平行作業時，機床在一個全循環中加工完兩個相同工序的同

樣零件。用于順序作業時，兩根主軸分別加工同一零件兩面不同的工序。機床在一個全循環中，加工完一個兩面均需加工的完整零件。

本車床是為半精、精加工盤套類及短軸類零件而設計的數控機床。

在本機床上還可以完成外圓、端面、圓弧面、正反錐面的加工，適

用于各種盤套類及短軸類零件的中小批量生產。

機床具有較強的剛性和較大的功率以進行多刀、強力切削。以粗加

工和半精加工為主，經濟精度為7級。

加工材質為鑄鐵，鋼和有色金屬的盤類零件。
 詳細介紹

本機床采用整體鑄造床身及底座.，.

本機床主軸采用主軸變頻，便于用戶根據工件直徑大小選擇相應的

主軸轉速。

縱橫向?qū)к壘捎脻L動直線導軌，高剛性、高精度、平滑低噪。

驅動采用伺服電機直連帶動滾珠絲杠定位及重復定位精度高。

可實現兩坐標聯動，具備加工外圓、端面、圓錐面、圓弧面的功能。

本機床采用交流伺服電機驅動的數控系統,根據零件的不同加工工

藝要求編制工作程序,實現自動加工.

側刀架縱向運動為液壓驅動實現讓刀動作、橫向運動采用滾動直線

導軌。高剛性、高精度、平滑低噪。

機床的主要參數規格：



主  軸  數  目                                    2

工件最大車削直徑：≥                        400mm

工件最大回轉直徑：≥                        550mm

工件最大加工長度：≥                        320mm

立刀架縱向行程：                          500mm

立刀架橫向行程：                          400mm

側刀架橫向行程：                          250mm

定 位 精 度：                          X:0.018

                                            Z:0.01

重復定位精度：                          X/Z:0.01

主軸轉速：                         50-500 r/min

主變頻電機功率：                      15 KW（變頻電機）

快移速度：                      15 m/min

機 床 尺 寸 ：                    約3500X2500X3100（長X寬X高)
